- 特徴

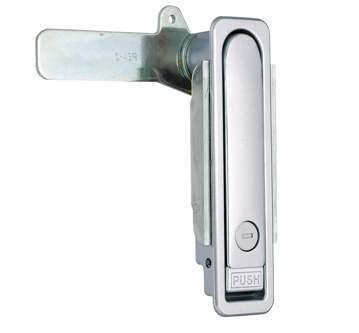

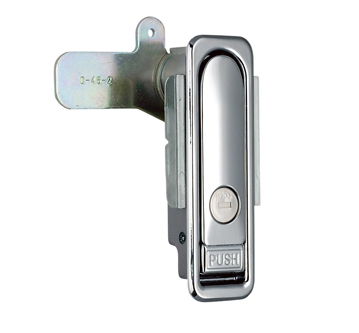

- ● 確実なボタンプッシュ操作で、レバーを引き上げます。
● 本体裏面のリブ・パッキン等、防水仕様となっています。
● SC2000の鍵がSETされているものもあります。200番キー以外の鍵の管理によって、セキュリティの向上を図りました。
● SC2000キー対応のシリンダーはピンタンブラー構造で、鍵の抜き差しがなめらかです。
● 左右兼用設計（左右の変更は、止め金と調整座金を裏返して下さい）
● サチライトクロムめっきとクロムめっきの2種類で表面処理をして
おりますので、ご注文の際にはご指定下さい。 - 材質
- ● 亜鉛合金（ZDC）
- 表面処理
- ● サチライトクロムめっき・クロムめっきの2種
- 用途
- ● キュービクル・配電盤・分電盤・制御盤・その他各種BOX
- 備考
- ● キー番号／H200・SC2000
- 注意事項
- ※ AB-153/154用には、止め金C-45-2のロングタイプ
（長さ62⇒100）が有ります。ご入用の場合は、御指定下さい。
※ 止め金Ｃ-45-2のロット棒取付穴がφ3.2の物もあります。
ご入用の場合は別途お申し付けください。
※本製品の止め金取付け用ネジは、緩み防止のため「緩み防止剤」の
塗布を推奨します
| 品番 | 備考 | 見積依頼 | データダウンロード | ||||
|---|---|---|---|---|---|---|---|
| DXF | STEP | X_T | IGS | SAT | |||
| AB-151-1-1 | クロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-151-1-1S | クロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-151-1-2 | クロムめっき/鍵無 |
|
|
|
|
|
|
| AB-151-2-1 | サチライトクロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-151-2-1S | サチライトクロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-151-2-2 | サチライトクロムめっき/鍵無 |
|
|
|
|
|
|
| AB-152-1-1 | クロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-152-1-1S | クロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-152-1-2 | クロムめっき/鍵無 |
|
|
|
|
|
|
| AB-152-2-1 | サチライトクロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-152-2-1S | サチライトクロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-152-2-2 | サチライトクロムめっき/鍵無 |
|
|
|
|
|
|
| AB-153-1-1 | クロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-153-1-1S | クロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-153-1-2 | クロムめっき/鍵無 |
|
|
|
|
|
|
| AB-153-2-1 | サチライトクロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-153-2-1S | サチライトクロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-153-2-2 | サチライトクロムめっき/鍵無 |
|
|
|
|
|
|
| AB-154-1-1 | クロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-154-1-1S | クロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-154-1-2 | クロムめっき/鍵無 |
|
|
|
|
|
|
| AB-154-2-1 | サチライトクロムめっき/鍵付(H200) |
|
|
|
|
|
|
| AB-154-2-1S | サチライトクロムめっき/鍵付(SC2000) |
|
|
|
|
|
|
| AB-154-2-2 | サチライトクロムめっき/鍵無 |
|
|
|
|
|
|
